一：開關簡介
HR3系列熔斷器式刀開關適用于交流50Hz、400V，額定電流至1000A的配電系列中作為短路保護和電纜、導線的過載保護之用。在正常情況下，可供不頻繁的手動接通和分?jǐn)嗾Ｘ?fù)載電流與過載電流，在短路情況下，由熔體熔斷來切斷電流。
開關符合IEC60947-3、GBI4048-3標準。

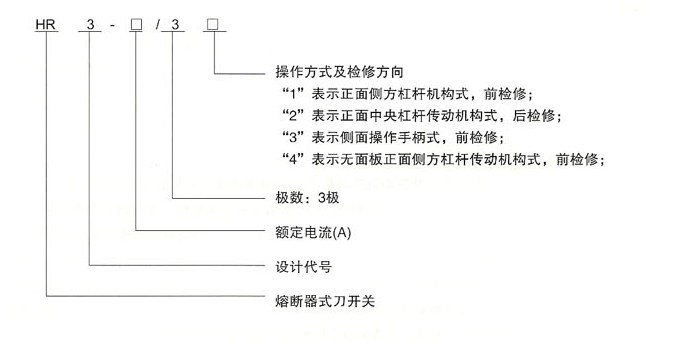

二：型號及含義 約定發熱電流（A） 交流400V HR3 正面?zhèn)确叫禇U傳動機構方式 HR3正面中央杠桿傳動機構式 HR3側面操作手柄式 HR3無面板正面?zhèn)确礁軛U傳動機構式 100 HR3-100/31 HR3-100/32 HR3-100/33 HR3-100/34 200 HR3-200/31 HR3-200/32 HR3-200/33 HR3-200/34 400 HR3-400/31 HR3-400/32 HR3-400/33 HR3-400/34 600 HR3-600/31 HR3-600/32 HR3-600/33 HR3-600/34 1000 HR3-1000/31 HR3-1000/32 HR3-1000/33 HR3-1000/34

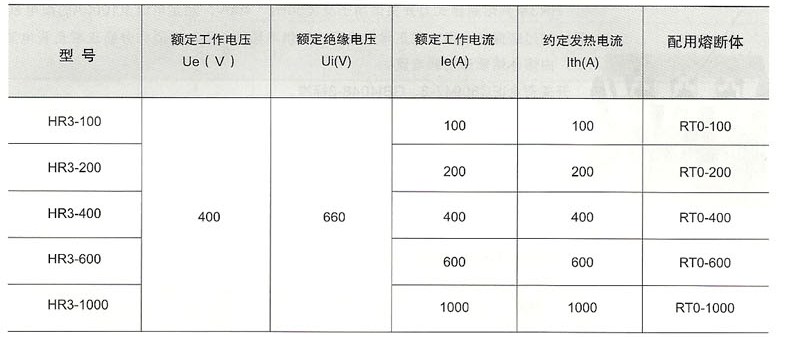

三：主要技術參數
四：結構特征
1.HR3熔斷器式刀開關是熔斷器和刀開關的組合電器，具有熔斷器和刀開關的基本性能，在電路正常供電的情況下，接通和切斷電源由刀開關來擔任。當線路或用電設備過載或短路時，熔斷器的熔體燒斷，及時切斷故障電流。前操作前檢修的開關，中央有供檢修和更換熔斷器的門，主要供BDL配電屏上安裝。前操作后檢修的開關主要供BSL配電屏上安裝。側面操作前檢修的開關可以制成封閉的動力配電箱。
2.開關帶有安全擋板，并裝有滅弧室。滅弧室由酚醛布板和銅板沖制件鉚合而成。
3.開關的熔斷器固定在帶彈簧、鎖板的絕緣橫梁上，在正常運行時，保證熔斷器不脫扣，而當熔斷體因線路故障而熔斷后，只需要按下鎖板便可以很方便地更換熔斷器。

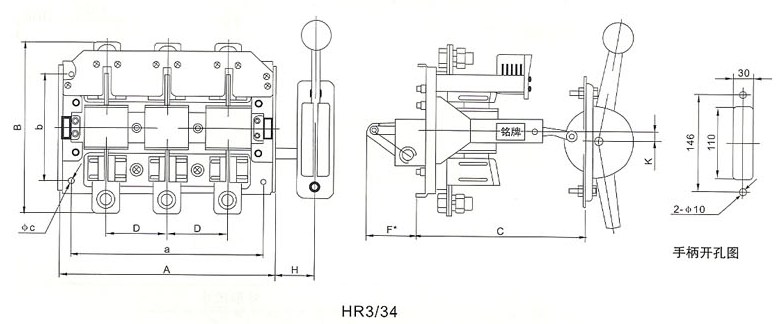

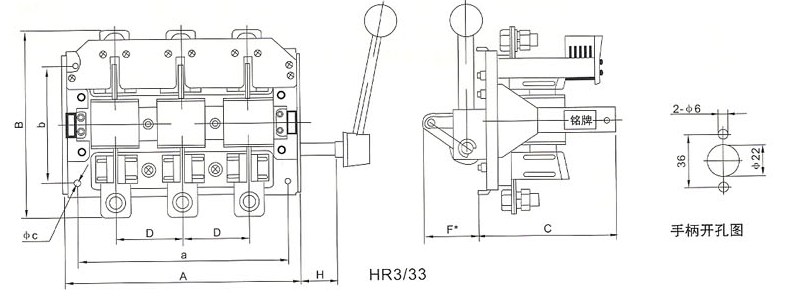

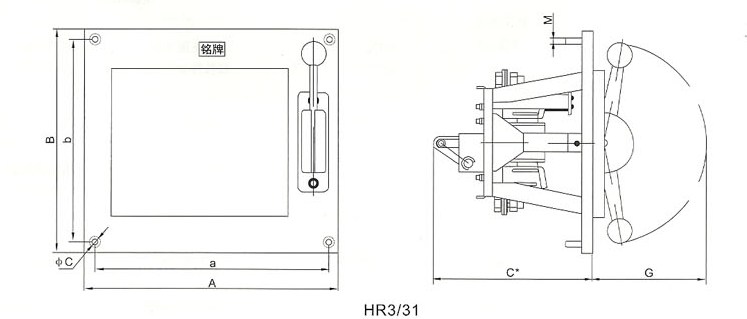

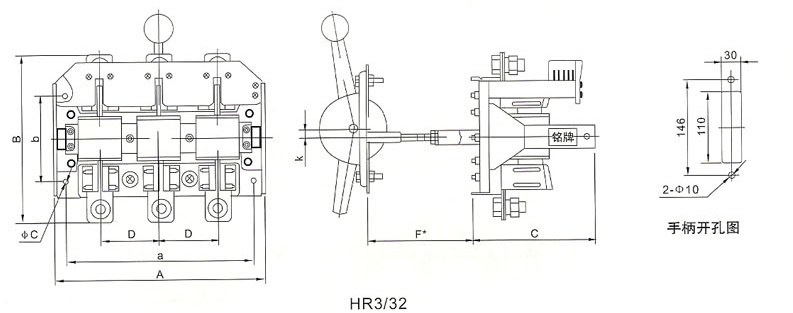

五：外形與安裝尺寸

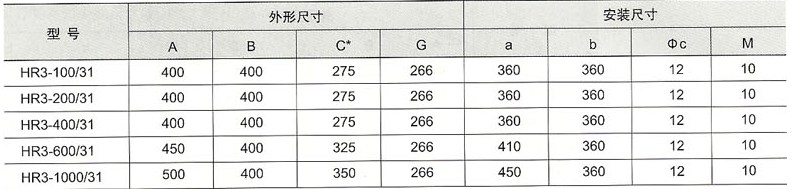

注：C*尺寸為開關接通后連桿處于位置時的尺寸。

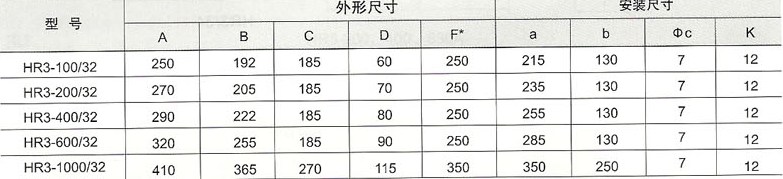

注：F*尺寸為開關接通后連桿處于位置時的尺寸。

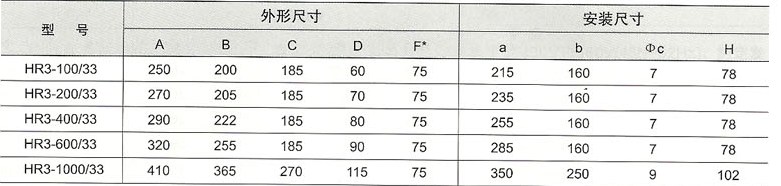

注：F*尺寸為開關接通后連桿處于位置時的尺寸。

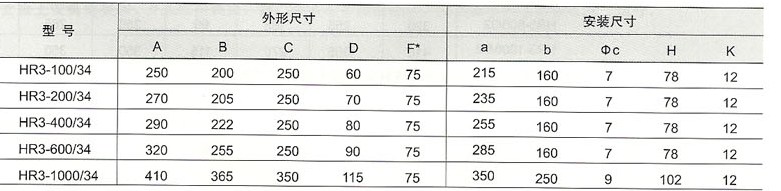

注：F*尺寸為開關接通后連桿處于位置時的尺寸。
如果你希望了解HR3熔斷器式刀開關的更多信息，如使用說明，安裝外型尺寸，價格，維修等相關信息，請聯系我們。
