一：開關簡介
HD開啟式單投刀開關適用于交流50Hz、額定電壓400V、直流220V，額定電流至1500A的成套配電裝置中，用作手動不頻繁接通與分?jǐn)嘟恢绷麟娐坊蛴米麟姎飧綦x之用。
HD11系列刀開關中央手柄式刀開關主要用于動力站，不切斷帶有電流的電路，作為電氣隔離之用。
HD12系列刀開關側方正面杠桿操作機構式刀開關主要用于正面操作、前面維修的開關柜中，操作機構可以在柜的兩側安裝。
HD13系列刀開關中央正面杠桿操作機構式刀開關主要用于正面操作、后面維修的開關柜中，操作機構裝在正前方。
HD14系列刀開關側面操作手柄式刀開關，主要用于動力箱中。
裝有滅弧室的刀開關可以切斷電流負荷，其它系列刀開關只作電氣隔離之用。

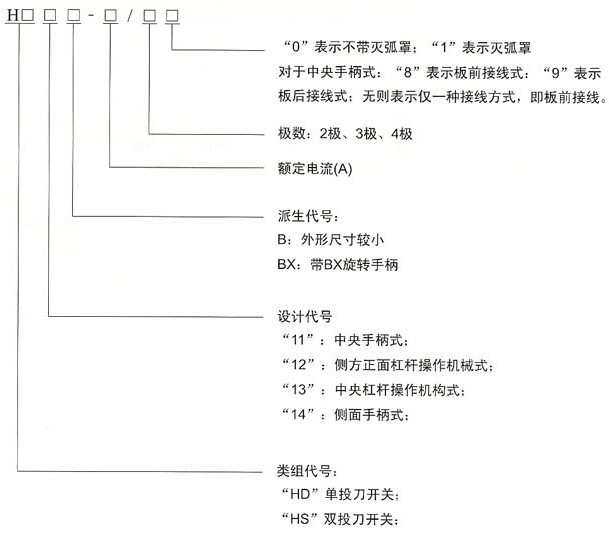

二：型號及含義
附注：目前按照國標已經取消即外形尺寸較小的，即帶B型的開關生產，一律統一成標準型號，及HD13與HD13B為同一產品！
HD11刀開關：HD11-100/38 HD11-200/38 HD11-400/38 HD11-200/39 HD11-400/39
HD12刀開關：HD12-200/31 HD12-400/31 HD12-600/31 HD12-1000/30
HD13刀開關：HD13-200/31 HD13-300/31 HD13-400/31 HD13-1000/3 HD13-1500/30
HD13BX旋轉式刀開關：HD13BX-200/31 HD13BX-400/31 HD13BX-600/31 HD13BX-1000/31 HD13BX-1500/31
HD14側式刀開關：HD14-200/31 HD14-400/31 HD14-600/31 HD14-1000/31
三：主要技術參數
1.額定電壓為交流380V、直流220V。
2.額定電流為100、200、400、600、1000、1500A

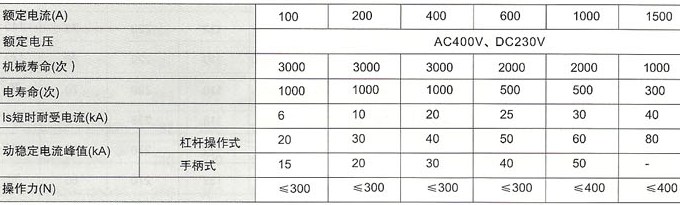

3.主要技術性能參數(見表1)
注：通斷能力為帶有滅弧室的刀開關的技術指標

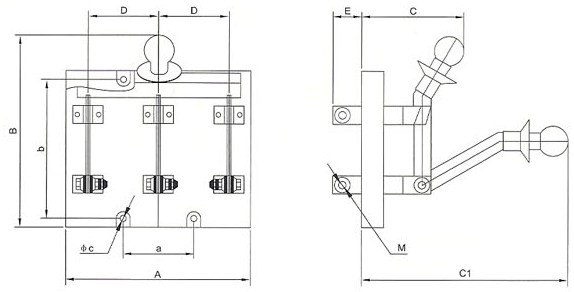

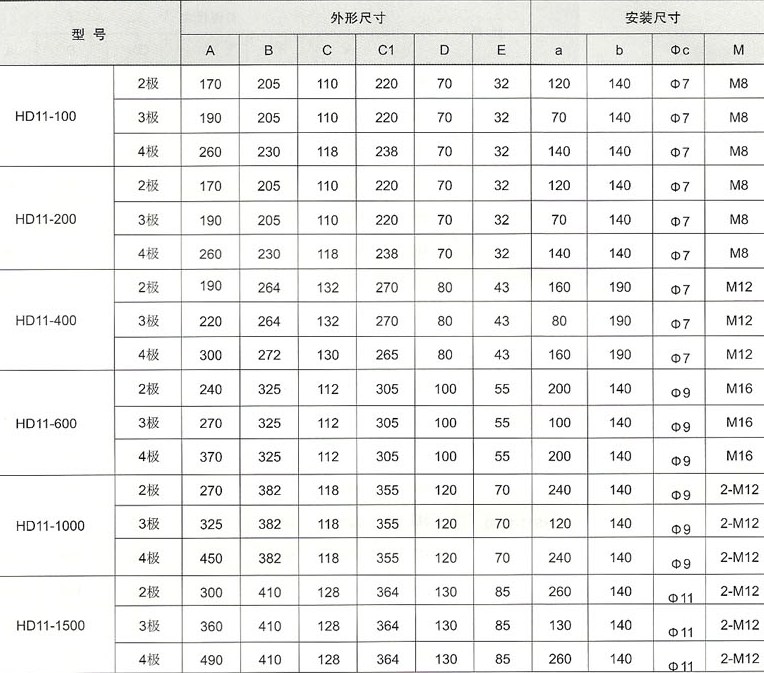

四：HD11系列單投開關(板前接線)外形與安裝尺寸

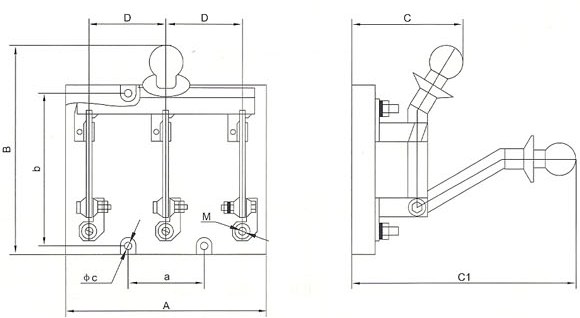

五：HD11系列單投開關(板后接線)外形與安裝尺寸

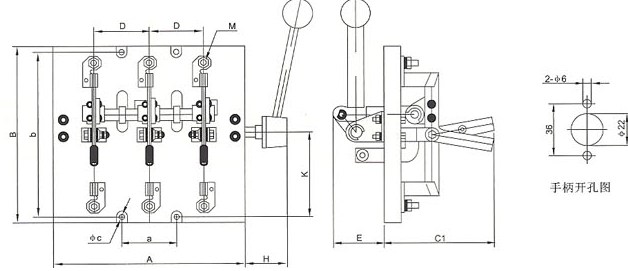

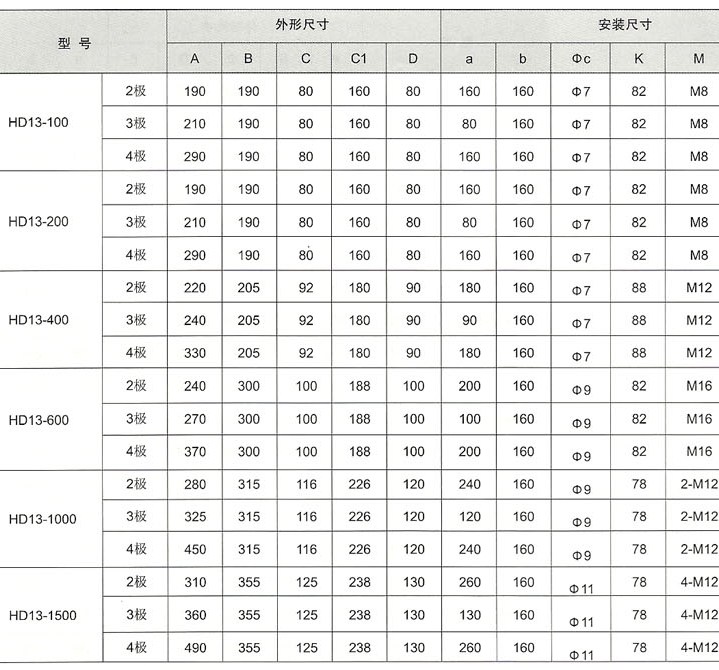

七：HD13系列單投開關外形與安裝尺寸（與HD13BX外形尺寸一樣）

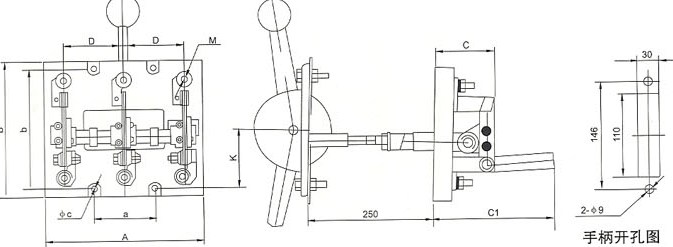

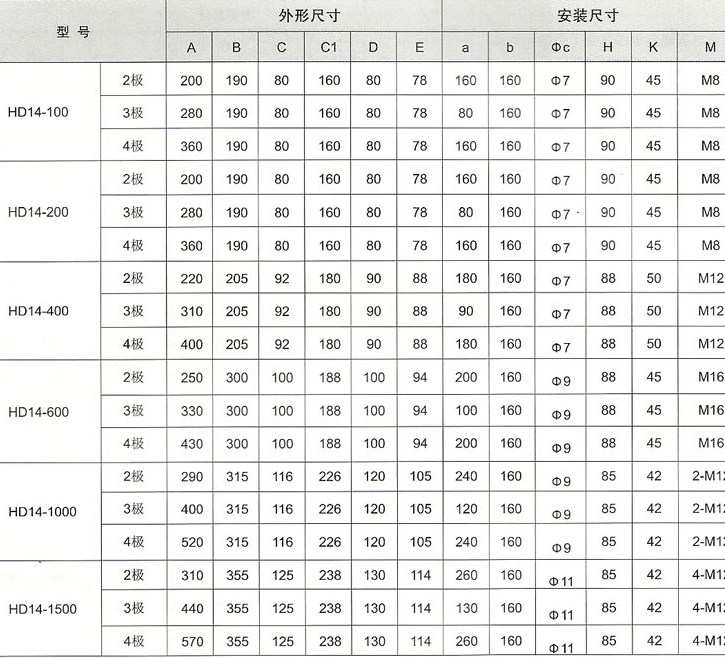

八：HD14系列單投開關外形與安裝尺寸
如果你希望了解關于HD系列開啟式刀開關（包括HD11,HD11F,HD12,HD13BX,HD14等）的更多信息，如作用，規格，安裝，價格，說明書等，請聯系我們！
