一：開關簡介
HD11F刀開關（防誤型隔離器）適用于額定絕緣電壓660V，額定工作電壓400V，額定工作電流200A至1600A，主要用于低壓成套設備中，在無負荷的情況下，用作分合電路，隔離電源之用，本隔離器技術性能符合 IEC60947-3、GBI4048.3標準。
二：結構特征
HD11F中的200、400A隔離器為單刀片，觸頭為兩接觸片鉚合，合閘時靠觸頭的片狀彈簧夾緊、以保證觸頭壓力；600、1000、1600A為雙刀片，外側有片狀彈簧壓緊保證可靠的接觸壓力，刀片轉動部分由彈性球面墊圈壓緊。本系列隔離器操作手柄，采用蓋板式結構，刀片直接固定在絕緣蓋板上，能夠防止操作人員在操作過程中觸及隔離器的帶電部分。在隔離器安裝板上裝有LXI9B行程開關，由蓋板斷開，閉合位置控制行程開關觸頭狀態，在結構上保證行程開關常閉觸頭先于觸頭而斷開，后于主觸頭而閉合。 本系列隔離器還具有鎖扣機構，可通過鎖扣機構進行鎖定，使隔離器不能斷開操作，并能承受短時沖擊電流可產生的誤動作。若進行斷開操作時，需通過解鎖機構進行解鎖，解鎖后方可進行斷開操作。

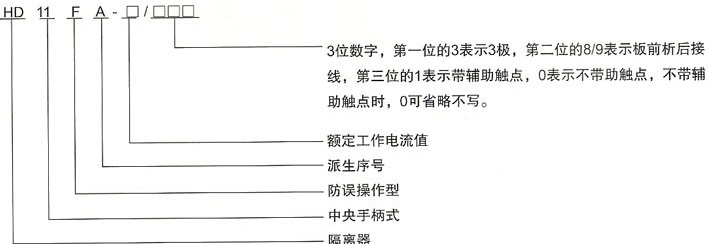

三：型號及含義
HD11F隔離器的常見型號：HD11F-200/38 HD11D-400/38 HD11F-630/38 HD11F-1000/38 HD11F-1600/3

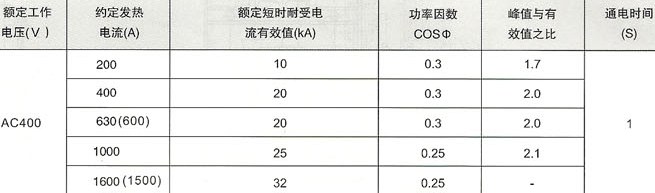

四：主要技術參數
五：外形與安裝尺寸

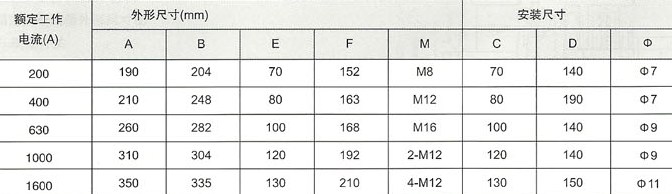

1．HD11F-200～HD11F-1600A板前接線 外形與安裝尺寸(見圖1、表1)

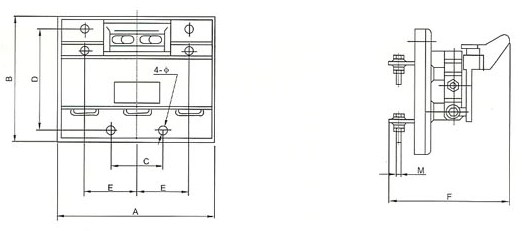

圖1:HD11F-200～1600A

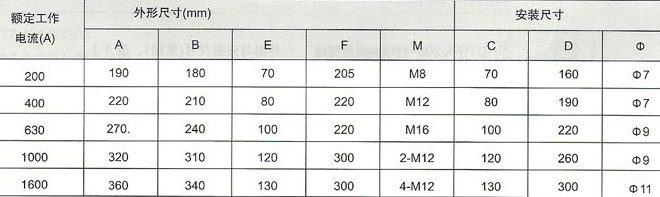

圖2:HD11FA-200～1600/39
六：安全與注意事項 本系列隔離器嚴禁帶負荷操作。斷開操作時，應將解鎖機構置于“解鎖”位置；閉合操作后應檢查鎖扣機構是否處于“鎖定”位置。 隔離器必須在線路與電源隔離即不帶電情況下，才允許進行檢修。 隔離器投入使用后，應定期進行檢修。 如果你希望了解HD11F刀開關的更多信息，如使用說明，價格和維修等相關信息，請聯系我們。 |
