詳細信息

詳細信息

產品屬性…
品牌上海贛高電力設備

型號 GW5-10/630

額定電壓 40.5KV

額定電流 630A

峰值耐受電流 75

產品認證 ISO9001

產品描述…

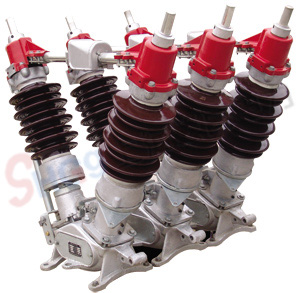

GW5系列戶外高壓隔離開關

◎概述

GW5系列戶外交流隔離開關為交流50Hz的戶外高壓電器設備，額定電壓等級 有40.5KV 72.5KV和126KV，供高壓線路在無負載情況下進行開合，以及對被檢修高壓母線斷路器等電氣設備與帶電的高壓線路進行電氣隔離之用，也可用于開.合小的電容或電感電流。
本系列戶外隔離開關滿足GB1985《交流高壓隔離開關和接地開關》IEC60129《交流隔離開關和接地開關》以及GB/T11022《高壓開關設備和控制設備標準的共用技術要求》等標準的相關規定。

◎使用環境條件

海拔；不超過3000m;
周圍空氣溫度：上限40℃，下限-25℃；
風速不超過35m/s;
地震烈度不超過8度；
污穢等級不超過Ⅱ級；
覆冰厚度不大于10mm;
安裝場所應無易爆.易爆危險.無化學腐蝕及劇烈振動。

◎型號及其含義

◎主要技術參數

分類	型號	額定電壓（KA）	額定電流（A）	隔離開關		接地開關				接地種類
				峰值耐受電流（KA）	短時耐受電流（KA）	峰值耐受電流（KA）		短時耐受電流（KA）
					Ⅰ型	Ⅰ型	Ⅱ型	Ⅰ型	Ⅱ型
一般型（防污型）	GW5 40.5 　　　 -72.5Ⅱ（D.DW） HGW5 126	40.5 72.5 126	630	50	20（4S）	50	80	20 （4S）	31.5 （4S）	不接地單接地雙接地
			1000
			1250	80	31.5（4S）
			1600		31.5（4S）

◎結構簡介

每臺隔離開關單極由兩個支柱絕緣子，分別固定在一個底座上，交角為50。構成V型結構，主要由以下幾部分組成；底座部分支柱絕緣子接線座部分觸頭部分接地刀接地靜觸頭接線端子等。
本隔離開關分不接地單接地和雙接地三種，主軸與接地刀之間具有機械聯鎖，并帶輔助開關。開關的操作方式有手動和電動兩種。
