| ◎概述 |

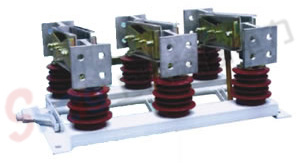

| GN22-12（C）型隔離開關適用于三相交流50Hz，額定電壓12KV的戶內裝置。供高壓設備的有電壓 而列負荷載的情況下接通，切斷或轉換線路之用 |
| ◎型號說明 |
|
| ◎使用環境條件 |
海拔：不超過1000m;
周圍空氣溫度：-30 +40；
周圍環境相對濕度：日平均不大于95%；
月平均值不大于90%。地震強度不超過8級
安全場所：沒有火災，易燃，易爆，嚴重污穢，化學腐蝕及劇烈振動場所。 |
| ◎主要技術參數 |
| 項目 | 單位 | 數據 |
| 額定電壓 | KV | 12 |
| 額定功率 | Hz | 50 |
額定電流 | A | 1600 200 | 2500 3150 |
| 額定短路耐受電流 | KA | 40 | 50 |
| 額定峰值耐受電流 | KA | 100 | 125 |
| 額定短時持續時間 | S | 4 |
| 額定絕緣水平 | 工頻耐受電壓 | KV | 極間，極對地42斷開口49 |
| 雷電沖擊耐受電壓（峰值） | KV | 極間，極對地75斷開口85 |
|
| ◎外形安裝尺寸 |
| 型號 | A | B | C | D | E |
| GN22-12/1600-2000 | 255 | 305 | 527 | 490 | 50 |
| GN22-12/2500-3150 | 262 | 325 | 538 | 494 | 60 |
| 型號 | A | B | C | D | E |
| GN22-12C/1600-2000 | 537 | 255 | 305 | 807 | 580 |
| GN22-12C/2500-3150 | 539 | 267.5 | 330 | 880 | 630 |
|
