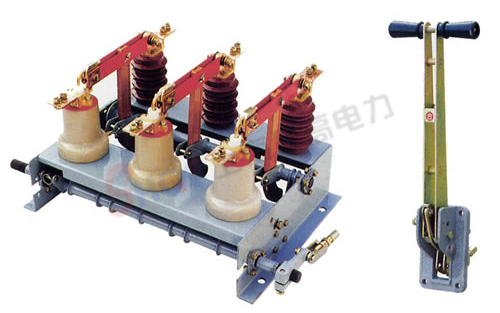

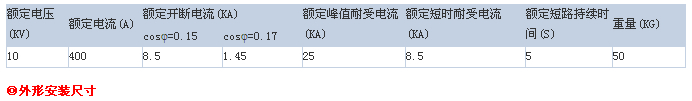

| ◎概述 FN3-10?型戶內交流高壓負荷開關系三相交流50Hz的高壓開關設備,用于額定電壓為10KV的電力系統中,作為正常情況下分,合電路之用.負荷開關帶有RN型高壓熔斷器,可開斷短路電流,作為過載與短路之用. ◎結構簡介 負荷開關由底架,傳動機構,支柱絕緣子,閘刀及滅弧裝置等用部分阻成.底架由鋼板焊接而成,并裝有傳動機構.閘刀借支柱絕緣子固定在底架上,閘刀接觸點鉚有限觸頭,端部裝有弧動觸頭.滅弧裝置與裝置及噴嘴構成.在底加上還配有跳扣,凸輪與快速合閘彈簧,可進行快速合閘動作. ◎主要技術參數 |
 |
 |
