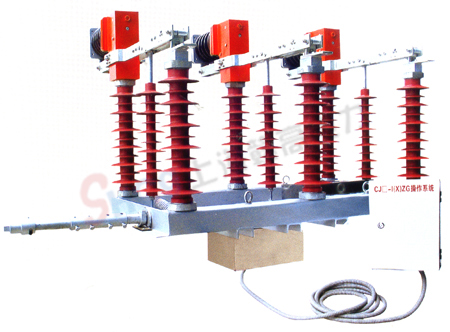

負荷開關主要技術參數
| 序號 | 名稱 | 單位 | 參數 |
| 1 | 額定電壓 | KV | 12 |
| 2 | 額定頻率 | HZ | 50 |
| 3 | 額定電流 | A | 630 |
| 4 | 額定有功負載開斷電流 | A | 630 |
| 5 | 額定才環開斷電流 | A | 630 |
| 6 | 5%額定有功負載開斷電流 | A | 31.5 |
| 7 | 額定電纜充電開斷電流 | A | 10 |
| 8 | 1min工頻耐受電壓：真空 | | |
| 斷口相關 相對地/隔離斷 | KV | 42/48 |
| 9 | 雷電沖擊耐受電壓；相向相對 | | |
| 地/隔離斷口 | KV | 75/85 |
| 10 | 額定短時耐受電流（熱穩定） | KA | 20 |
| 11 | 額定短路持續時間 | S | 4 | | 12 | 額定峰值受電流（動穩定） | KA | 50 |
| 13 | 額定短路關合開關 | KA | 50 |
| 14 | 機械壽命 | 次 | 10000 |
| 15 | 真空滅弧室觸頭允許磨損厚度 | mm | 0.5 |
| 16 | 手動操作力矩 | Nm | ≤200 |
| 17 | 額定空載變壓器開斷容量 | KVA | 1600 |
| 18 | 額定開斷電容器組電流 | A | 100 |
二.負荷開關真空滅弧室裝置配調整技術參數
| 序號 | 名稱 | 單位 | 參數 |
| 1 | 觸頭開距 | mn | 5=1 |
| 2 | 平均分閘速度 | m/s | 1.1=0.2 |
| 3 | 三相分閘不同期 | ms | ＜5 |
| 4 | 三相合閘不同期 | ms | ＜5 |
| 5 | 帶電體之間及相對地距離 | mn | ＞200 |
| 6 | 輔助同睡電阻 | μΩ | ＞400 |
三.隔離刀裝置配調整技術參數
| 序號 | 名稱 | 單位 | 參數 |
| 1 | 隔離刀正壓力 | N | 300=50/ |
| 2 | 觸刀后分離點到靜觸頭距離 | mm | ＞180mm |
| 3 | 進出線端 | μΩ | ≤150 |
| 4 | 機械壽命 | 次 | 1000 |
|
