詳細信息

詳細信息

產品屬性…
品牌上海贛高電力設備

型號 LW8-40.5/1600-25

極數 3P

額定頻率 50HZ

額定絕緣電壓 95KV

滅弧方式六氟化硫斷路器

機械壽命 3萬次

產品認證 ISO9001

◎概述

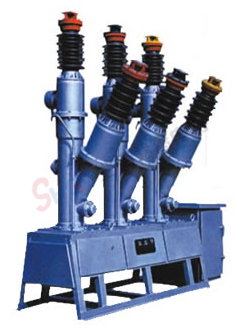

LW8-40.5型六氟化硫斷路器是三相交流50Hz戶外高壓電器設備，適用于40.5KV輸配電系統的控制和保護，也可用作聯絡斷路器及開合電容器組場合。
◎主要特點
產品開斷性能優良，采用壓氣式滅弧室，燃弧時間短，電壽命長，在額定電壓下連續開斷31.5kA短路電流達21次不檢修，不更換六氟化硫氣體；機械可靠性高。機械壽命達3000次以上；能頻繁操作，每臺可裝12只電流互感器，供用戶選擇。該產品采用新型MKZ型SF6指針式密度表，壓力表讀數不受溫度變化的影響，使用方便。
斷路器符合國家標準GB1984-89《交流高壓斷路器》和國際電工委員會標準IEC56出版物《高壓交流斷路器》的要求。
該產品配用CT14型彈簧機構。

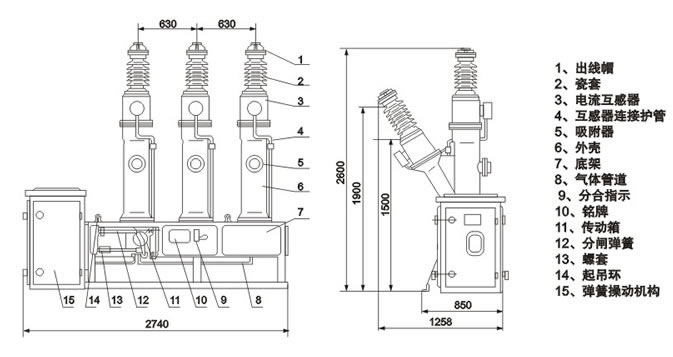

◎外形安裝尺寸

3.主要技術參數

序號	名稱		單位	數 據
1	額定電壓		kV	40.5
2	電壓		kV	40.5
3	額定絕緣水平	雷電沖擊耐壓（全波峰值）	kV	200*/215(斷口)注：標準化185 kV
		工頻耐壓（1分鐘）	kV	95/118(斷口)
4	額定電流		A	1600/2000		1600/2000/2500/3150
5	機械壽命		次	5000
6	sf6額定壓力（20℃時表壓）		Mpa	0.40		0.50
7	閉鎖壓力（20℃時表壓）		Mpa	0.3		0.40
8	使用環境溫度		℃	-40		-30
9	額定短路開斷電流		kA	20	25	25	31.5
10	額定短路關合電流（峰值）		kA	50	63	63	80
11	額定短時耐受電流（熱穩定電流）		kA	20	25	25	31.5
12	額定峰值耐受電流（動穩定電流）		kA	50	63	63	80
13	額定失步開斷電流		kA	5	6.3	6.3	8
14	額定短路開斷電流下的累計開斷次數		次	20
15	額定短路持續時間		S	4
16	合閘時間（額定操作電壓下）		S	≤0.1
17	分閘時間（額定操作電壓下）		S	≤0.06
18	額定操作順序			分-03s—合分-180s—合分
19	額定開合單個電容器組電流		A	400
20	年漏氣率		% / 年	≤1
21	六氟化硫氣體水份含量（20℃時）		uL/L	≤150
22	配CT14型彈簧操動機構的額定操作電壓			AC/DC:380/220V/110V
	合閘線圈、分閘線圈電壓		V	交流：220 380直流：48 110 220
	儲能電機電壓		V	交流：220直流：220/110
23	六氟化硫氣體重量		Kg	8
24	斷路器（包括操動機構）重量		kg	1400
