產品屬性…
品牌上海贛高電力設備

型號 VS1-24/1250-25手車式

極數 3P

額定頻率 50HZ

額定絕緣電壓 42KV

滅弧方式真空斷路器

機械壽命 1萬次

產品認證 ISO9001

產品描述…

產品概述

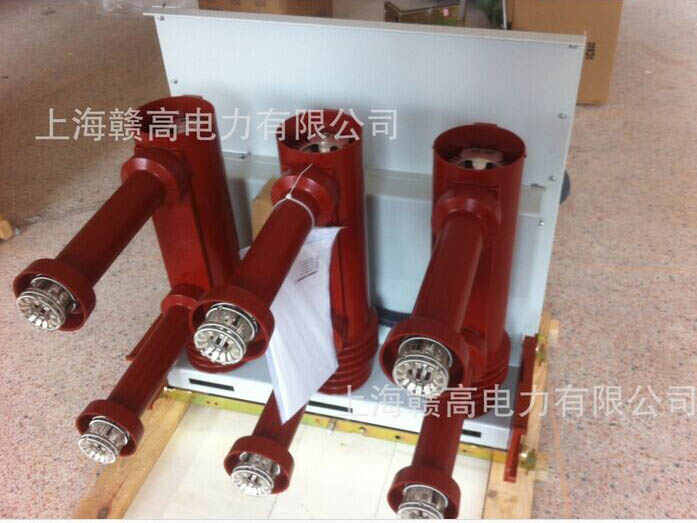

VS1（ZN63A）-24戶內交流高壓真空斷路器適用于三相交流50Hz，10kV的電力系統中作投切各種不同性質的負荷及頻繁操作的場合，可供工礦、企業、發電廠及變電站電氣設備的保護和控制之用。可配用KYN28A-12（GZS1）等中置手車式開關柜，也可配于XGN-固定式開關柜。
本產品符合國家標準GB1984《交流高壓斷路器》、JB3855《3.6-40.5kV戶內交流高壓真空斷路器》和IEC60056《高壓交流斷路器》標準。滿足DL/T403《12-40.5kV戶內高壓斷路器訂貨技術條件》。

使用環境條件
1、環境氣溫度：上限+40℃，下限-10℃;
3、相對濕度：日平均相對濕度：≤95%；月平均相對濕度：≤90 %；
日平均飽和蒸氣壓：≤2.2×10-3MPa，月平均飽和蒸氣壓：≤1.8×10-3MPa，
2、海拔高度：2000m及以下;
4、地震烈度：不超過8度；
5、使用場所無易燃、爆炸危險、化學腐蝕及劇烈振動。

結構特點
1、斷路器的滅弧室與操動機構部分采用前后配置方式，通過傳動機構連接為一個整體，以保證斷路器的總體配合性能。
2、采用中封式陶瓷真空滅弧室，銅鉻觸頭材料及縱磁場觸頭結構為當今世界公認的先進的熄弧方式。
3、真空滅弧室裝在采用APG新藝成型的絕緣筒內，不僅縮小了斷路器的整體尺寸，還防止了異物對滅弧的損傷和表面污染。
4、絕緣筒在借鑒國外同類產品優點的基礎上，增設內裙邊和加強筋，提高了絕緣水平和抗動穩定電流的能力。
5、操動機構采用彈簧儲能式，具有電動和手動儲能兩種功能，斷路器工作時儲能彈簧的能量通過輸出凸輪傳遞給連桿機構，再通過連桿機構傳遞到動觸并沒有部分。
6、先進合理的緩沖裝置，分閘無反彈，減弱分閘沖擊和震動。
7、無需調整，極少維護或免維護。

主要技術參數
ZN63A-12(VS1)真空斷路器主要技術參數

序號	項目		單位	參數
1	額定電壓		kV	12	12	12	12	12	12
2	額定電流		A	630 1250	630 1250	630 1250 1600	630 1600 2000	630 2500 3150	2000 2500 3150 4000 5000
3	額定絕緣水平	1min 工頻耐壓		42	42	42	42	42	42
3	額定絕緣水平	額定雷電沖擊耐壓	kA	75	75	75	75	75	75
4	額定短路開斷電流		kA	16	20	25	31.5	40	50
5	額定短路關合電流(峰值)		kA	40	50	63	80	100	130
6	額定（峰值）耐受電流		kA	40	50	63	80	100	130
7	額定短時耐受電流		kA	16	20	25	31.5	40	50
8	額定短路開斷電流開斷次數		次	50	50	50	50	30	20
9	額定短路持續時間		s	4	4	4	4	4	4
10	額定操作順序			分-t合分-180s-合分
11	機械壽命		次	20000	20000	20000	20000	10000	10000
12	額定單個電容器組開斷電流		A	630	630	630	630	630	630
13	額定背靠背電容器組開斷電流		A	400	400	400	400	400	400
