一、產品特點
1、內部采用了特殊的抗凝露措施，確保箱體內絕緣；
2、轉動方式采用專業技術，安裝方便、動作可靠，避免因機械故障影響斷路的性能；
3、不充油、不充氣、體積小、重量輕、無需檢修。
4、分斷電流大，無污染，無需檢修。
5、操縱既可電動，也可手動。
二、主要技術參數
2.1額定參數
|
序號 |
項 目 |
單位 |
參 數 |
|
1 |
額定電壓 |
KV |
12 |
|
2 |
額定電流 |
A |
630 |
|
3 |
額定頻率 |
HZ |
50 |
|
4 |
工頻耐受電壓 |
KV |
42/48 |
|
5 |
雷電沖擊電壓（峰值） |
KV |
75/85 |
|
6 |
額定短路開斷電流 |
KA |
6.3 |
12.5 |
16 |
20 |
|
7 |
額定短路關合電流(峰值) |
KA |
16 |
31.5 |
40 |
50 |
|
8 |
額定短時耐受電流 |
KA |
6.3 |
12.5 |
16 |
20 |
|
9 |
額定峰值耐受電流 |
KA |
16 |
31.5 |
40 |
50 |
|
10 |
額定操作順序 |
|
分—0.3S—合分—180S合分 |
|
11 |
額定短路電流開斷次數 |
次 |
30 |
|
12 |
機械壽命 |
次 |
10000 |
|
13 |
動觸頭允許磨損累計厚度 |
mm |
3 |
4 |
|
14 |
額定操作電壓 配CT型彈簧操動機構 |
合閘線圈 |
V |
直流或交流220V |
|
分閘線圈 |
|
15 |
過流脫扣線圈額定工作電流 |
A |
5 |
|
16 |
電流互感器一、二次電流比 |
|
100/5.200/5.300/5.400/5.630/5 |
|
17 |
儲能電機 |
客定電壓 |
V |
直流或交流220V |
|
功率 |
W |
≤200 |
|
18 |
重量 |
Kg |
150 |
2.2機械參數
|
序號 |
項 目 |
單 位 |
參 數 |
|
1 |
觸頭開距 |
mm |
11±1 |
|
2 |
觸頭行程 |
mm |
3±0.5 |
|
3 |
平均分閘速度 |
m/s |
1±0.2 |
|
4 |
平均合閘速度 |
m/s |
0.8±0.2 |
|
5 |
合閘彈跳時間 |
ms |
≤3 |
|
6 |
三相分閘同期性 |
ms |
≤2 |
|
7 |
三相合閘同期性 |
ms |
≤3 |
|
8 |
合閘時間 |
ms |
40-60 |
|
9 |
分閘時間 |
ms |
30-50 |
|
10 |
每極主回路電阻 |
ms |
≤200 |
|
11 |
相間中心距 |
|
220±1.5 |
|
12 |
合閘狀態觸頭彈簧長度 |
mm |
25.5 |
2.3隔離開關技術數據
|
序號 |
項 目 |
單 位 |
數 據 |
|
1 |
額定電壓 |
KV |
12 |
|
2 |
額定電流 |
A |
630 |
|
3 |
4s熱穩定電流(有效值) |
KA |
20 |
|
4 |
動穩定電流(峰值) |
KA |
50 |
|
5 |
1.2/50μs全波沖擊電壓(峰值) |
KV |
相對地75斷口85 |
|
6 |
1min工頻耐壓 |
KV |
42 |
|
7 |
各相導電回路電阻 |
μΩ |
≤60 |
|
8 |
合閘手動操作力矩 |
Nm |
≤150 |
|
9 |
觸刀剛合位置偏斜 |
mm |
≤2 |
|
10 |
導電部分對地絕緣距離 |
mm |
≥160 |
|
11 |
斷口開距 |
mm |
≥200 |

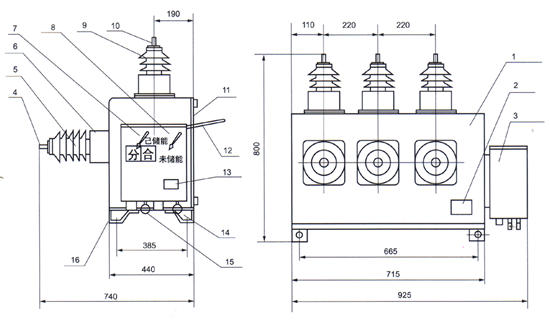

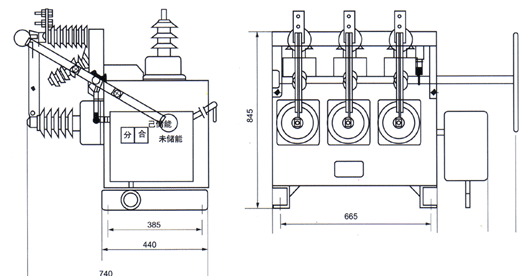

三、外形及安裝尺寸
1、箱體 2、產品銘牌 3、操動機構 4、接線端字 5、絕緣子
6、電流互感器 7、分合指針 8、儲能指針 9、絕緣子 10、接線端子
11、后蓋板 12、手動儲能搖柄 13、手動機構銘牌 14、手動合閘拉環
15、手動合閘拉環 16、接地螺栓
|
