XGN15-12環網柜
11-08-22 11:39
|

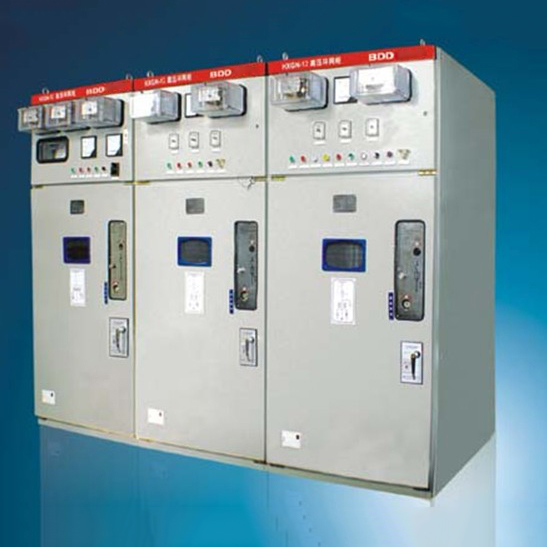

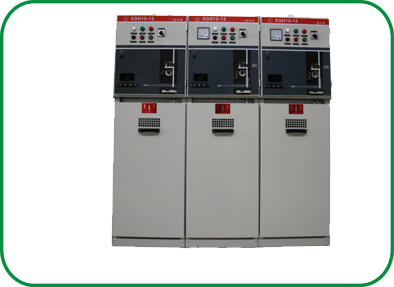

概述： XGN15-12型金屬封閉環網開關設備（簡稱六氟化硫環網柜）是新一代的以六氟化硫負荷開關為主開關的環網柜，該柜采用空氣絕緣，結構緊湊簡單、操作靈活、安裝方便，具有多重聯鎖功能。配上電動機構、PT、CT、UPS、RTU等可廣泛的用于配電網絡自動化系統中。加上現代傳感技術和保護繼電器，以其先進的技術性能和輕便靈活的組裝方案完全可以滿足市場不斷變化的需求。 該柜主開關采用國產的FLN36-12D/T630-20或FLN48-12D/T630-20型六氟化硫負荷開關以及ABB公司的SFG型六氟化硫負荷開關或施耐德公司的 SC6型負荷開關。根據所配元件的不同可分為XGN15-12（F）型和XGN15 -12（F、R）型兩種。XGN15-12（F）型柜配裝負荷開關，一般用作進線，XGN15-12（F、R）型柜配裝負荷開關和限流熔斷器組合，由負荷開關承擔開斷關合負荷電流，而由限流熔斷器承擔開斷較大的過載電流和短路電流，一般用作出線。 操作方式有手動、電動兩種。 柜體采用進口敷鋁鋅板經數控機床加工成模塊化結構，防護等級達到 IP3X，并具有可靠的機械聯鎖和防誤操作功能。 主要用途及使用范圍： 該柜適用于交流 50HZ、12KV 的電力系統，廣泛應用于工業及民用電纜環網及用電終端，作為電能的接受和分配之用。 適用于城市居民區配電，小型二次配電站、小型開閉所、工礦企業、商場、機場、地鐵、發電機、醫院、體育場、鐵路、隧道等。 使用環境條件： 海拔高度：≤2000m； 周圍環境溫度：-40℃～ +40℃； 周圍相對濕度：日平均值≤95%，月平均值≤90%； 周圍空氣沒有明顯的塵埃、煙、腐蝕性或可燃性氣體、水蒸氣或鹽的污染；無經常性的劇烈震動。 注：當使用環境條件超過本條件時，請與制造廠家協商。 遙控與監控單元： | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
本單元可以提供有效的保護、遙控和監測系統；提供即插即用式的配網自動化RTU 工廠解決方案。無需外接控制箱，所有電子元件，電池和調制解調器都安裝在開關的標準面板后面的一個獨立的盒體內。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
技術參數：
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
柜體外型安裝尺寸： | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
